尺寸检测
2023-12-28
检测样品描述
挺柱体共1个，OK样品1个
检测目的
A基准外圆圆柱度，B基准内孔与A基准垂直度、对称度、直径，内侧面中心面相对于A基准的对称度等
检测方法
1
将工件放在工装上并用磁性V型座吸住
2
用三坐标测针探测外圆A基准及端面、并用A基准作为YZ基准面及YZ原点，端面做为X原点，旋转测针探测B基准内孔，并用B基准内孔轴线做为Y轴。
3
用三坐标测针在工件坐标系下自动探测A基准外圆，端面及B基准内孔精建坐标系，并以当前坐标系探测内侧面
4
评价A基准外圆圆柱度，B基准内孔与A基准垂直度、对称度、直径，内侧面中心面相对于A基准的对称度。
5
保存数据并输出报告
检测仪器
三丰三坐标 CRYSTA-APEX V9106

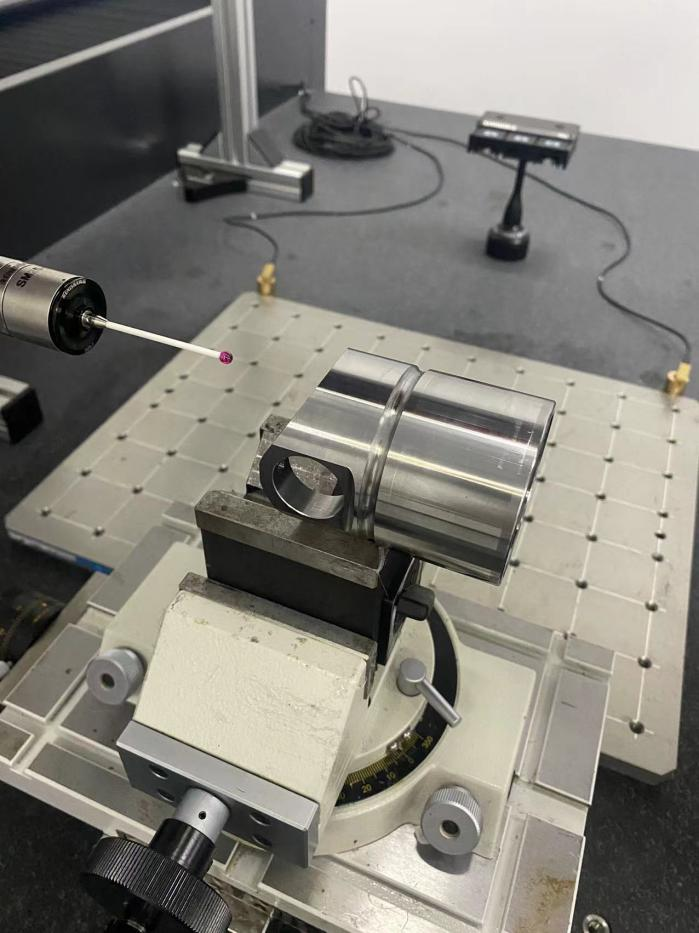

检测图片
检测结果
全部合格。
